NXP i.MX6ULL开发板系列处理器软硬件规格资料说明书——教育软硬件研发专用

一、概述

NXP i.MX6ULL系列处理器是基于ARM Cortex-A7内核的高能效、低成本应用处理器，主频最高可达900MHz（工业级为792MHz），广泛应用于物联网、人机交互、工业控制及教育软硬件研发领域。本说明书旨在为教育软硬件研发人员提供i.MX6ULL开发板系列的处理器软硬件规格、外设资源、接口定义及设计参考，助力高校教学、实验创新与项目开发。

二、处理器核心规格

| 项目 | 规格 |
|------|------|
| 内核 | ARM Cortex-A7，单核 |
| 主频 | 商业级：900MHz；工业级：792MHz |
| 制造工艺 | 40nm |
| 缓存 | L1 I-Cache 32KB，L1 D-Cache 32KB，L2 Cache 128KB |
| 内存支持 | 16位LPDDR2/DDR3/DDR3L，最高频率400MHz |
| 存储 | 8位NAND Flash、NOR Flash、SD/eMMC、SPI NOR |
| 工作电压 | 1.2V~1.45V（内核），1.8V/3.3V（I/O） |
| 封装 | 14x14mm，289球BGA，0.65mm pitch |
| 温度范围 | 商业级：0°C~95°C；工业级：-40°C~105°C |

三、处理器功能特性

• 多媒体：24位并行LCD接口（最高WXGA 1366x768），支持EPD（电子纸）显示；
• 图形加速：2D图形加速器（PXP），无GPU；
• 摄像头接口：8/10/16位并行CSI，支持RGB/ YUV/ Bayer；
• 音频：3路I2S/SAI，支持SPDIF、多声道音频；
• 网络：2个10/100Mbps以太网MAC，支持IEEE 1588；
• USB：2个USB 2.0 OTG控制器，集成PHY；
• 定时器：4个通用定时器（GPT）、看门狗、PWM、RTC；
• 串行接口：8个UART、4个I2C、4个SPI、2个CAN、2个SDIO；
• ADC：2个12位ADC，最多10通道；
• 安全：硬件加密引擎（AES、DES、3DES、SHA、MD5），安全启动，TRNG；
• 调试：JTAG、SWD、串口调试。

四、开发板硬件资源（通用参考设计）

以典型教育级i.MX6ULL开发板为例，硬件资源配置如下：

| 模块 | 规格 |
|------|------|
| 核心板 | i.MX6ULL处理器，512MB DDR3L，8GB eMMC，32MB SPI NOR |
| 电源 | 5V DC输入，PMIC（如PCA9450）供电，支持锂电池充电管理 |
| 显示 | 24位RGB LCD接口（FPC40），支持电容触摸屏（I2C接口） |
| 存储扩展 | MicroSD卡槽，支持SDIO WiFi+蓝牙模块 |
| 网络 | 1个10/100M以太网RJ45，1个USB Host，1个USB OTG |
| 多媒体 | 3.5mm耳机接口，板载麦克风，摄像头接口（DVP） |

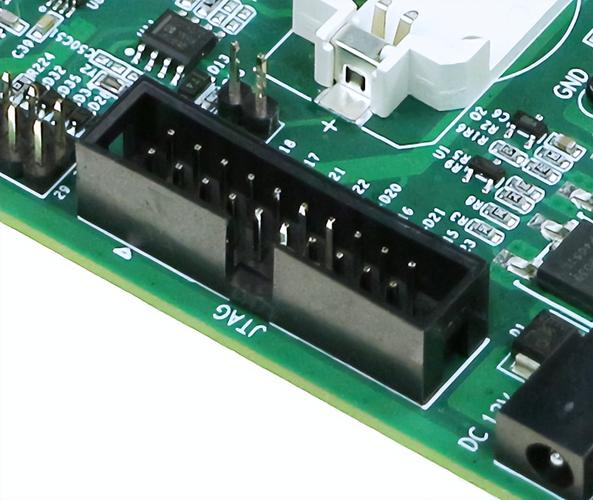

| 调试 | 板载CH340 USB转串口，JTAG 10pin接口 |
| 扩展接口 | 2x20pin GPIO（兼容树莓派），含UART、I2C、SPI、PWM、ADC |
| 按键 | 复位键、ON/OFF键、2个用户按键、1个Boot模式切换 |
| LED | 电源指示灯，2个用户LED |
| 其他 | 温湿度传感器（如SHT30），加速度计（如MMA8451） |

五、软件系统支持

1. 操作系统：

• Linux（Yocto、Buildroot、Debian）

• FreeRTOS、RT-Thread

• Android（部分型号支持）

1. Bootloader： U-Boot 2016.03及以上，支持从SD、eMMC、NAND、SPI NOR启动。

1. 驱动支持（教育重点）：

• 显示：LCD、EPD、HDMI（需转换芯片）

• 触摸：电阻/电容触摸

• 通信：UART、I2C、SPI、CAN、以太网、USB、WiFi/BT

• 存储：MMC/SD、NAND、SPI NOR

• 音频：SAI、I2S、WM8960等编解码器

• 传感器：GPIO、ADC、PWM

• 安全：CAAM、TrustZone

1. 开发工具：

• 交叉编译工具链：arm-linux-gnueabihf-gcc

• 调试工具：OpenOCD、GDB、JTAG

• 开发环境：VS Code + 插件、Eclipse、IAR（裸机）

六、教育软硬件研发建议

1. 教学实验设计：

• 嵌入式Linux基础：交叉编译、U-Boot移植、内核裁剪、根文件系统构建

• 驱动开发：字符设备、Platform设备、I2C/SPI驱动、设备树

• 应用开发：Qt、Python、OpenCV（低分辨率）、网络编程

• 硬件设计：核心板PCBA、外设扩展、PCB Layout指南

1. 典型项目案例：

• 智能家居网关（zigbee/WiFi + 云平台）

• 工业HMI（LCD + 触摸 + Modbus）

• 机器视觉入门（摄像头 + 图像处理）

• 物联网节点（传感器 + LoRa/NB-IoT）

1. 研发资源：

• NXP官方文档：IMX6ULLRM（参考手册）、IMX6ULLCEC（数据手册）

• 开发板原理图、PCB源文件（部分厂商开源）

• 社区支持：NXP论坛、EEWorld、GitHub

七、电气特性与设计注意事项

• 电源管理：建议使用PMIC实现动态电压频率调节（DVFS），注意DDR电源时序。
• 复位与启动：BOOT_MODE[1:0]设置启动介质，需上拉/下拉电阻。
• 时钟：24MHz晶振（系统PLL），32.768kHz RTC晶振。
• 信号完整性：DDR3布线需等长，阻抗控制50Ω；LCD接口注意差分对。
• ESD防护：外露接口（USB、以太网）增加ESD保护器件。
• 散热：900MHz下满负载功耗约1W，无需散热片，但需保证通风。

八、订购与技术支持

• 开发板型号示例：EVK-i.MX6ULL、MYD-Y6ULL、OKMX6ULL-S
• 官方技术支持：NXP官网（www.nxp.com）提供文档下载与FAQ
• 教育合作：可通过NXP大学计划申请样片、技术培训
• 第三方资源：正点原子、野火、米尔科技提供教程与例程

九、

NXP i.MX6ULL处理器凭借其低成本、低功耗、丰富外设和完善的生态，成为教育软硬件研发的理想平台。教师可基于本说明书设计从硬件到操作系统的全栈课程，学生可掌握嵌入式开发核心技能，为物联网、人工智能边缘计算等领域输送实践型人才。

---

附录：本说明书基于公开资料整理，具体设计请以NXP官方数据手册和开发板厂商资料为准。
